  • 02.12.2012, 21:27 #1

    Когда покупал свою Дусю, мне предлогали всякие допы в том числе и защиту.Но так как у ОД она стоила 4,5 руб,меня задушила "жаба". Но защита мне была нужна так как часто езжу на рыбалку,и поэтому решил сделать сам.Друг купил себе с защитой и поэтому я снял с его машины защиту и сделал лекалоНажмите на изображение для увеличения Название: DSC_0471.jpg Просмотров: 1538 Размер: 62.9 Кб ID: 7172.После этого взял листовой металл 2мм , с помощью лекала нарисовал на нём заготовку.Электролобзиком вырезал егоНажмите на изображение для увеличения Название: DSC_0473.jpg Просмотров: 1395 Размер: 50.7 Кб ID: 7173Нажмите на изображение для увеличения Название: DSC_0474.jpg Просмотров: 785 Размер: 45.4 Кб ID: 7174Нажмите на изображение для увеличения Название: DSC_0476.jpg Просмотров: 867 Размер: 51.9 Кб ID: 7175и согнул по размеру.Потом покрасил Нажмите на изображение для увеличения Название: DSC_0477.jpg Просмотров: 836 Размер: 57.7 Кб ID: 7176Нажмите на изображение для увеличения Название: DSC_0478.jpg Просмотров: 783 Размер: 53.2 Кб ID: 7177Нажмите на изображение для увеличения Название: DSC_0479.jpg Просмотров: 655 Размер: 51.6 Кб ID: 7178 и установил.Нажмите на изображение для увеличения Название: DSC_0469.jpg Просмотров: 983 Размер: 48.4 Кб ID: 7180Нажмите на изображение для увеличения Название: DSC_0468.jpg Просмотров: 1081 Размер: 67.2 Кб ID: 7179Нажмите на изображение для увеличения Название: DSC_0470.jpg Просмотров: 1303 Размер: 79.2 Кб ID: 7181 .Если кому надо лекало то могу дать срисовать ,правда только в Питере.

    Ответить с цитированием Ответить с цитированием
  • Сказали спасибо за это сообщение 5 участников(а):
  • 02.12.2012, 21:44 #2

    ЦитатаСообщение от мишаня шмуль Посмотреть сообщение

    Если кому надо лекало то могу дать срисовать ,правда только в Питере.

    А вариант с чертежом не подходит, может обмерите нарисуете и выложите для общего обозрения Ответить с цитированием Ответить с цитированием
  • 02.12.2012, 23:33 #3

    мишаня шмуль, а вы можете хотябы сосканировать на сканере шаблон по частям с приложением линейки (для точности перенесении размеров) Левая сторона-центр-Правая сторона? и тут выложить фото?

    Интернет, интернет, отпусти в туалет.. Полчаса уже сижу... ноги крестиком держу...

    Ответить с цитированием Ответить с цитированием
  • 03.12.2012, 09:05 #4

    мишаня шмуль в самом деле,если Вас не затруднит снять размеры или как сергёга-73на крайняк предложил.Ведь ценная инфа.И тебе наш глубокий поклон будет

    Ответить с цитированием Ответить с цитированием
  • 03.12.2012, 09:31 #5

    ЦитатаСообщение от Rova Посмотреть сообщениемишаня шмуль в самом деле,если Вас не затруднит снять размеры или как сергёга-73на крайняк предложил.Ведь ценная инфа.И тебе наш глубокий поклон будет Попробую. Ответить с цитированием Ответить с цитированием
  • 03.12.2012, 10:36 #6

    Присоединяюсь, нужная вещица! Попробуй оформить пжлст как-нибудь...

    Ответить с цитированием Ответить с цитированием
  • 03.12.2012, 22:07 #7

    мишаня шмуль, пожалуйста если будешь сканировать приложи обычную линейку или сделай отметки на шаблоне... для более точного воспроизведении шаблона эти метки или линека будет служить эталоном идеального маштаба!!!

    Интернет, интернет, отпусти в туалет.. Полчаса уже сижу... ноги крестиком держу...

    Ответить с цитированием Ответить с цитированием
  • 09.12.2012, 21:14 #8

    Извините что долго делал чертёж,так как я не сильно силён в этом.Так что сильно не ругайте.Нажмите на изображение для увеличения Название: 001.jpg Просмотров: 1575 Размер: 39.9 Кб ID: 7357Нажмите на изображение для увеличения Название: защита 001.jpg Просмотров: 1498 Размер: 38.8 Кб ID: 7359 Буду очень рад если это поможет вам.

    Ответить с цитированием Ответить с цитированием
  • Сказали спасибо за это сообщение 4 участников(а):
  • 09.12.2012, 21:22 #9

    ЦитатаСообщение от Серёга-73 Посмотреть сообщение

    ля более точного воспроизведении шаблона эти метки или линека будет служить эталоном идеального маштаба!!!

    Если линейка поверяннаяОтветить с цитированием Ответить с цитированием
  • 09.12.2012, 21:39 #10

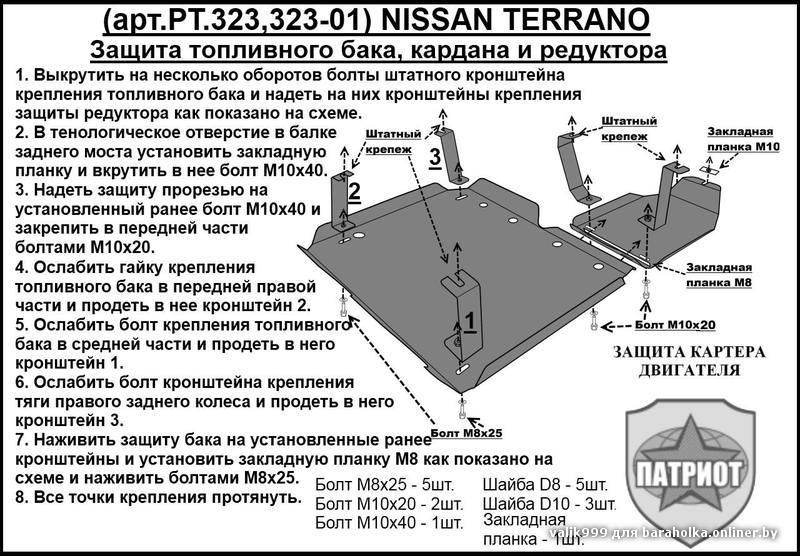

    Сегодня нашел время и установил внедорожный комплект от " Патриота"-защита редуктора,бака и кардана в одном "комбинированном флаконе" ! Установил за 40 минут. Защита на отлично. См . Партнеры клуба. "Внедорожный комплект" для RENAULT DUSTER (Защита редуктора и защита топливного бака). Лучшего и не надо. ИМХО.

    Ответить с цитированием Ответить с цитированием
  • 16.12.2012, 21:54 #11

    Обалдеть!!! Здорово! За чертеж спасибо, но я думаю большинству он нужен был не в проекциях, а типа чертежа картонки из первого поста. Адырки там стандартные? Надеюсь дырявить не пришлось?

    Ответить с цитированием Ответить с цитированием
  • 16.12.2012, 22:11 #12

    ЦитатаСообщение от alex71tula Посмотреть сообщение Сегодня нашел время и установил внедорожный комплект от " Патриота"-защита редуктора,бака и кардана в одном "комбинированном флаконе" ! Установил за 40 минут. Защита на отлично. См . Партнеры клуба. "Внедорожный комплект" для RENAULT DUSTER (Защита редуктора и защита топливного бака). Лучшего и не надо. ИМХО. Сколько это удовольствие стоит? И фото, если можно. Ответить с цитированием Ответить с цитированием
  • 16.12.2012, 22:21 #13

    Костя АСТ, зайдите в Партнеры клуба. "Внедорожный комплект" для RENAULT DUSTER (Защита редуктора и защита топливного бака), там и фото есть.Заплатил 2551 р.+ 350 р доставка.

    Ответить с цитированием Ответить с цитированием
  • 10.04.2013, 21:07 #14

    Сделал себе такую . Есть выкройка.

    Миниатюры Миниатюры     Ответить с цитированием Ответить с цитированием
  • 10.04.2013, 21:21 #15

    ЦитатаСообщение от alex71tula Посмотреть сообщение

    Костя АСТ, зайдите в Партнеры клуба. "Внедорожный комплект" для RENAULT DUSTER (Защита редуктора и защита топливного бака), там и фото есть.Заплатил 2551 р.+ 350 р доставка.

    Здесь вчера один из участников предлагал комплекты редуктор-бензобак из 2 мм стали за 1750 руб. А сегодня темы этой уже нет. Убрали конкурента? Ответить с цитированием Ответить с цитированием
  • 10.04.2013, 21:28 #16

    ЦитатаСообщение от Костя АСТ Посмотреть сообщение

    Сколько это удовольствие стоит? И фото, если можно.

    Костя, в конце года я заплатил 2250 р(переводом на СБ карту) + 300 р. доставка. Своих картинок нет, еще не ставил, жду тепла

    Найти своих и успокоиться
    Грустная музыка лучше выпивки

    Ответить с цитированием Ответить с цитированием
  • 04.05.2013, 15:46 #17

    того же мнения

    Ответить с цитированием Ответить с цитированием
  • 24.09.2014, 00:46 #18

    Спасибо ! попробую сделать.............люблю темы про Очумелые ручки

    Ответить с цитированием Ответить с цитированием
  • 21.10.2014, 22:11 #19

    Купил и поставил себе защиту редуктора АВС-Дизайн арт.(2802ABC). Установил сам гараже.

    Ответить с цитированием Ответить с цитированием
  • 09.12.2014, 06:07 #20

    ЦитатаСообщение от Sergej78 Посмотреть сообщение

    Купил и поставил себе защиту редуктора АВС-Дизайн арт.(2802ABC). Установил сам гараже.

    дай ссылочку где брал Ответить с цитированием Ответить с цитированием
